Vom Aufmaß zum Plan

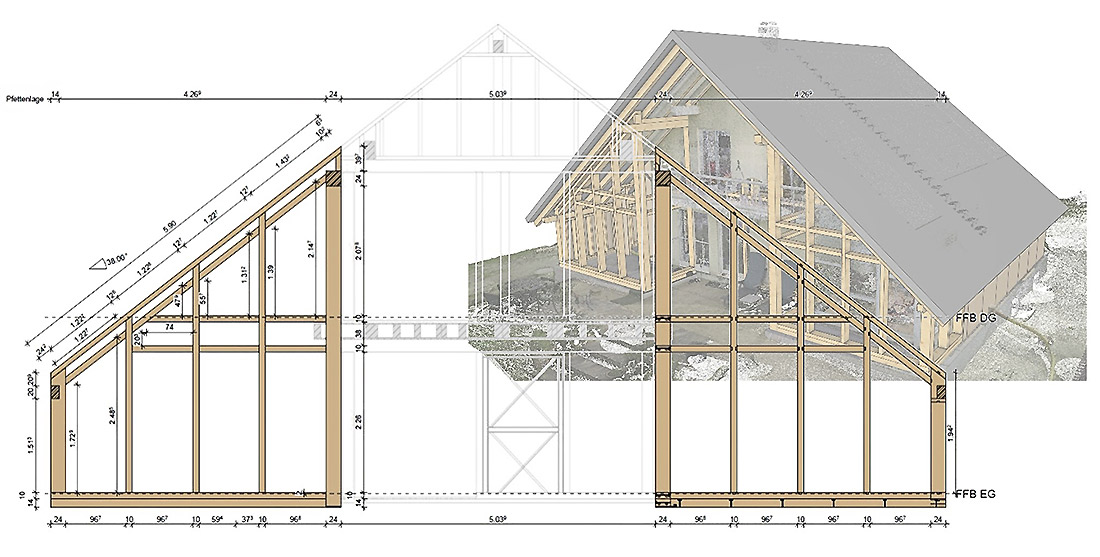

Nach der Aufnahme vor Ort verarbeiten wir die gemessenen Daten zu detaillierten Bauplänen oder leiten BIM-Modelle aus den Punktwolken ab. In den meisten Fällen genügt eine Verarbeitung der Punktwolken zu 2D-Ableitungen, wie Grundrisse, Schnitte und Fassaden- bzw. Gebäudeansichten. Diese Pläne dienen anschließend als Grundlage für weiterführende Planungsleistungen, beispielsweise die im Holzbau so wichtige Werkplanung oder Werkstattplanung.

Immer häufiger leiten wir auch direkt aus den erfassten Punktwolkendaten BIM-Modelle ab. Diese 3D-Modelle enthalten alle relevanten Informationen für alle am Bau Beteiligten. Die Datenmenge des abgeleiteten BIM-Modells ist dabei wesentlich geringer als die der ursprünglichen Punktwolke. Aus einem BIM-Modell lassen sich wiederum Grundrisse, Schnitte und andere detaillierte Pläne ableiten.

Der große Vorteil eines BIM-Modells liegt darin, dass Grundrisse und Schnitte jederzeit beliebig abgeleitet werden können. Änderungen am BIM-Modell wirken sich automatisch auf alle verknüpften Pläne aus. BIM-Modelle werden im standardisierten IFC-Austauschformat erstellt und exportiert, was eine gemeinsame Bearbeitung durch alle Planungsbeteiligten (theoretisch) ermöglicht.

Vor Beginn der Verarbeitung der Aufmaßdaten muss festgelegt werden, welche Genauigkeitsklasse bei der Planerstellung benötigt wird, da dies erheblichen Einfluss auf den Zeitaufwand für die Plan- und Modellerstellung hat.

Unser Fokus liegt insbesondere auf der detaillierten Holzbauplanung bzw. Werk- und Abbundplanung.
